Всем привет, когда-то давным давно в старом блоге которого уже давно нет, я писал статью и решил снять видео о том, как поменять ролики подачи бумаги в принтере Epson 1410. Данная статья на этом текущем сайте будет опубликована просто потомучто НОСТАЛЬЖИ. В видеоролике показан разбор принтера буквально по винтикам. Решил записать видео, так как снятие защитного кожуха устройства и дальнейший разбор могут быть проблематичными для новичка. Все крепления пластмассовые и зачастую очень мелкие и хрупкие, ко всему прочему, ролики захвата бумаги снимаются не так просто.
Пошаговая подготовка к разборке принтера Epson 1410
Первое, что нужно сделать это отключить СНПЧ, закрыв подачу чернил, — тем самым мы подготовим принтер к транспортировке.
Вторым нашим шагом будет отключение всех лишних соединительных шнуров и перевод каретки в такое положение, чтобы можно было достать картриджи.
На третьем шаге начинаем разбирать корпус принтера: снимаем крышку, открутив винты, указанные красными кругами на фото. То же самое делаем и с другой стороны.
Не забываем открутить ещё один болт из середины задней крышки и снять пластиковый фиксатор.
Снимаем боковые крышки с двух сторон.
Выкручиваем винты крепления пластикового корпуса с обеих сторон.
Вытаскиваем два шлейфа кнопок на передней панели и выкручиваем винт её крепления.

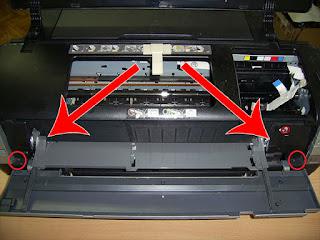

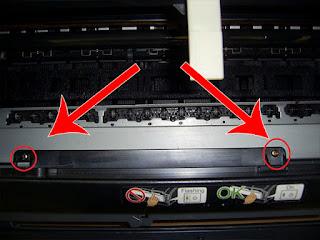

Выкручиваем винты, крепящие пластиковый корпус к железной пластине; также чуть ниже откручиваем винты крепления пластикового кожуха.
Далее необходимо как бы «отщёлкнуть» в стороны боковые фиксаторы, после чего снять пластиковую часть корпуса.
Освобождаем блок подачи бумаги от железных фиксаторов.

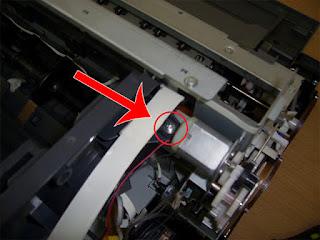

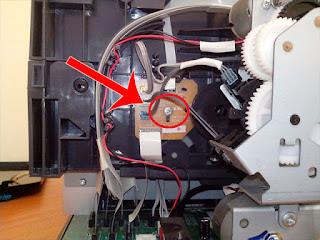

Откручиваем оптический датчик, аккуратнее со шлейфами; если что-то выдернулось, таким же аккуратным движением ставим всё на место.

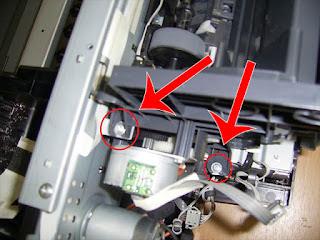

Выкручиваем винты, крепящие узел подачи бумаги к корпусу, также с двух сторон.

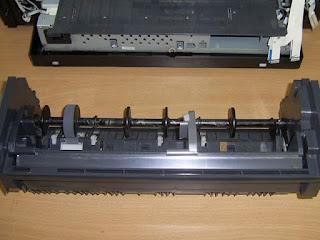

Снимаем узел подачи бумаги целиком — именно в данном узле у нас находятся ролики подачи бумаги.

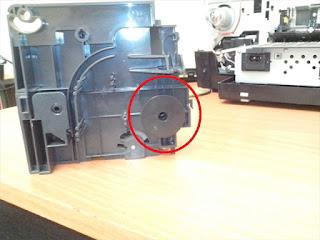

Снимаем шестерёнки и заглушки с двух сторон, аккуратно поддевая их отвёрткой.
Снимаем ось с ролика и производим замену резинки. Также аккуратно освобождаем от креплений нижний ролик (тот , который меньше), не забывая при этом аккуратно снять пружинку.
После замены всех роликов собираем принтер в обратном порядке.
Если в инструкции с картинками ничего не понятно, то смотрите видеоинструкцию, где я наглядно разбираю данный принтер.
Хочется сказать, что принтеры в буквальном смысле одноразовые — ничего не приспособлено под лёгкую замену. Но, скажу я вам, оно стоит того. С использованием СНПЧ (системы непрерывной подачи чернил) использование такого принтера оправдывает затраченные на него деньги.
Видеоинструкция
PS: Надеюсь, видео, снятое мной, будет вам полезно. На этом всё. Удачи в ремонте!
